Product Introduction

קו אוטומטי SBAL-III

מאפיינים

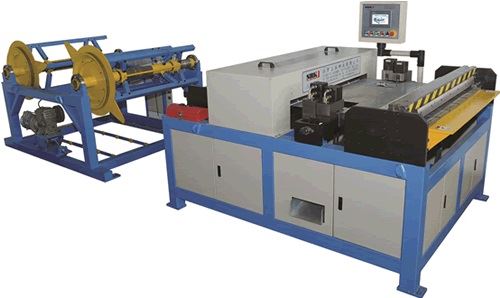

Auto Duct Line III מורכב מ-Decoiler, יחידת חריץ של מכונת פילוס, יחידת חריץ "V" ו"מרובעת", יחידת חיתוך ויחידת כיפוף. התקני החריץ הסטנדרטיים "V" ו"מרובע" משמשים לתעלות אוגן TDF, וניתן להשתמש בהתקן החריץ "מרובע" גם לייצור אוגני TDC. ניתן להפוך את יחידת הכיפוף לזווית ישרה כדי להתאים לפיטסבורג, או שניתן לכופף את הפח לצורת "ריבוע" או "L". שפר מאוד את שיעור הניצול של הלוח, הפחת את עוצמת העבודה והפחתת העבודה. חלק הבקרה החשמלי של קו הייצור מאמץ בקרת סרוו מלאה; למערכת הבקרה יש מערכת משוב בלולאה סגורה, והדיוק והיציבות כמובן משופרים. מהירות הפעולה המקסימלית היא 18 מטר לדקה. סובלנות האורך היא ±0.5 מ"מ; הסובלנות האלכסונית היא ±0.8 מ"מ. המערכת יכולה לעמוד בכושר הייצור של 1500 מ"ר תעלת אוויר למשמרת (8 שעות). Auto Duct Line III יכול להניע ניקוי צינורות. יחד עם זאת, הוא מתאים מאוד לייצור מגוון כגון TDF/פלדת זווית/יצירת אוגן פלאג-אין. ניתן לכופף אוטומטית אוגני פלדה זווית ואוגני חיבור לצינורות מרובעים.

1. זרוע ההשעיה מסגסוגת אלומיניום הופכת את המכונה לקלה לתפעול.

2. ארון הבקרה המובנה מפחית את החיווט כמבנה שלם ומקל על המעבר.

3. התצורה המיובאת מאוד יציבה ונוחה לשימוש. CNC Air Duct Line הוא קו לייצור תעלות עם האוטומציה הגבוהה ביותר והיעילות הגבוהה ביותר במכונות קו תעלות מלבניות. חוץ מזה, אנחנו יכולים גם להתאים אישית מכונות על בסיס הדרישה המיוחדת שלך.

תצורה בסיסית

Decoiler חשמלי אחד (2 סלילים).

סט אחד ציוד פילוס וחרוזים.

מכונת הגזירה ההידראולית בזווית עם ארבעה סטים של התבנית.

מכונת גזירת גיליונות הידראולית, מכונת כיפוף הידראולית

סט אחד של מערכת בקרת מחשב CNC ותוכנת ייצור.

מנוע אחד

נתונים טכניים

סוּג	SBAL-III-1250	SBAL-III-1550
עוֹבִי	0.5-1.2 מ"מ	0.5-1.2 מ"מ
רוֹחַב	1250 מ"מ	1550 מ"מ
מהירות עבודה	18 מ' לדקה	18 מ' לדקה
קוילר משקל מרבי	8000 ק"ג	8000 ק"ג
כּוֹחַ	9.5 קילוואט	9.5 קילוואט
מִשׁקָל	3250 ק"ג	4000 ק"ג
מֵמַד	מכונה ראשית: 2300×1800×1400 מ"מ דקוילר: 2300×1750×1650 מ"מ	מכונה ראשית: 2300×2100×1400 מ"מ דקוילר: 2300×1750×1650 מ"מ
